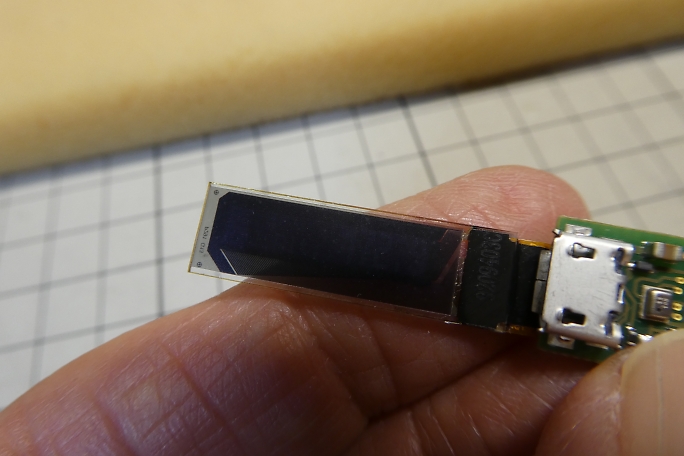

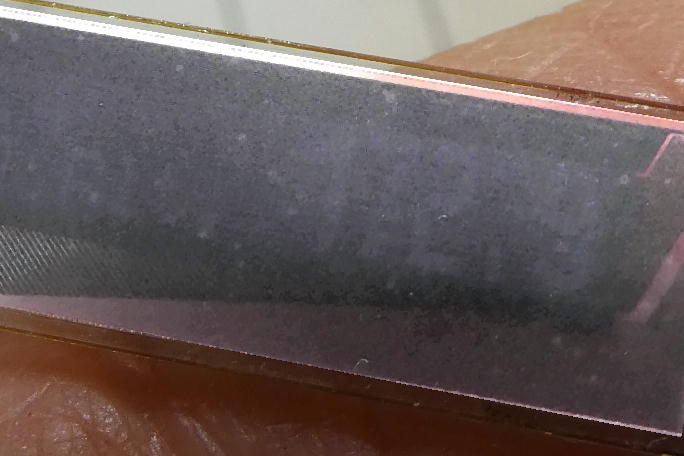

 Ｆ５Ｊ競技の必須アイテム、Ａｌｔｉｓ−ｎａｎｏ、高度記録計ですが、２０２４年のＦ５Ｊ日本選手権の時にディスプレイが突然死 してしまい、着陸後のチェックで「えっ．．．．」となってしまった個体です。  良ーく見ると、かろうじて表示が読み取れます。 ＵＳＢでＰＣと接続すれば情報も読み出せますので、本体の故障では 無く、ディスプレイ単体の故障のようです。 バックライトの不良かと考えましたが、このディスプレイは液晶ディスプレイでは無く、有機ＥＬディスプレイで、表示の ドット自体が発光します。 |

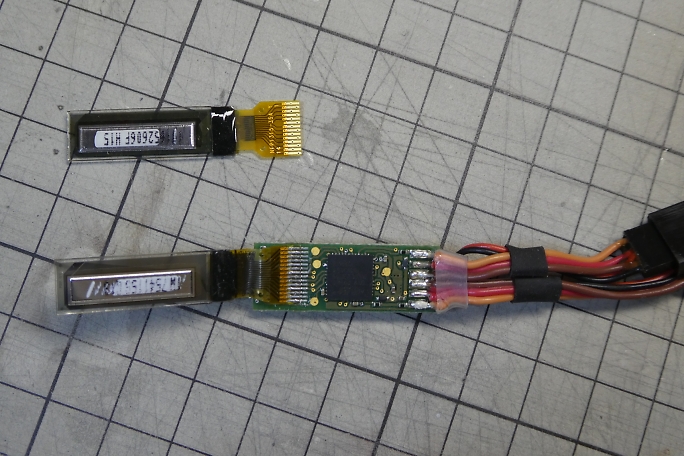

 何とか直せない物か、と思っていた所、お仲間の関根さんが同じ様な症状のＡｌｔｉｓ−ｎａｎｏを使えそうなディスプレイ を見付けて修理をしていたので、ディスプレイを購入、交換修理をして見ることにしました。 sikiwind OLEDモジュール 4 個 0.69 インチ OLED ディスプレイモジュール 96*16 ４個入りで６００円ほど、Ａｍａｚｏｎで 購入できました。 中国からの発送なので、到着まで２週間ほど掛かります。  交換するのは、０．３ミリピッチのフレキシブルケーブルの端子をハンダ付けする必要があります。 幸いな事に、 YouTubeではこの手の電子部品交換の動画が多数上がっているので、良く見て予習をしておきました。 |

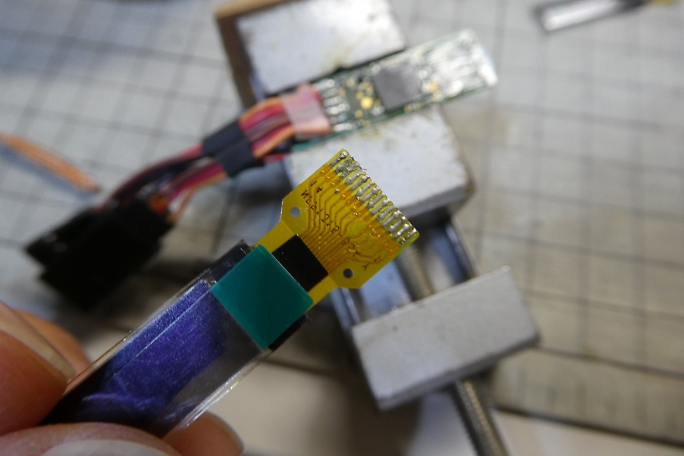

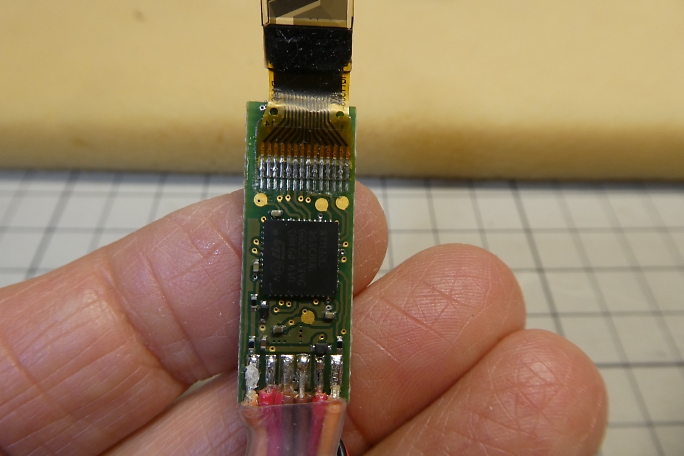

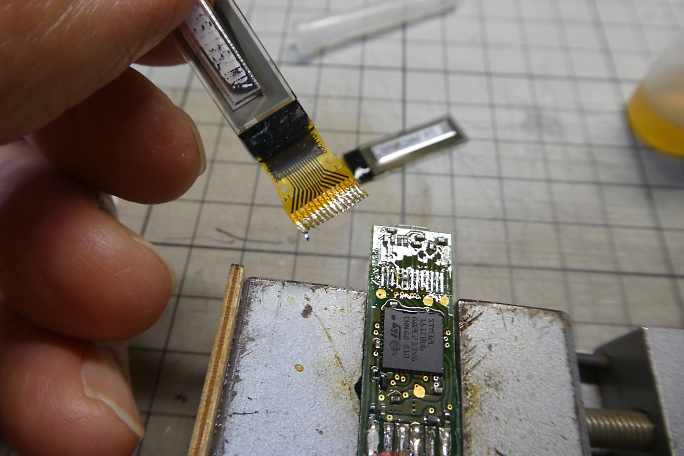

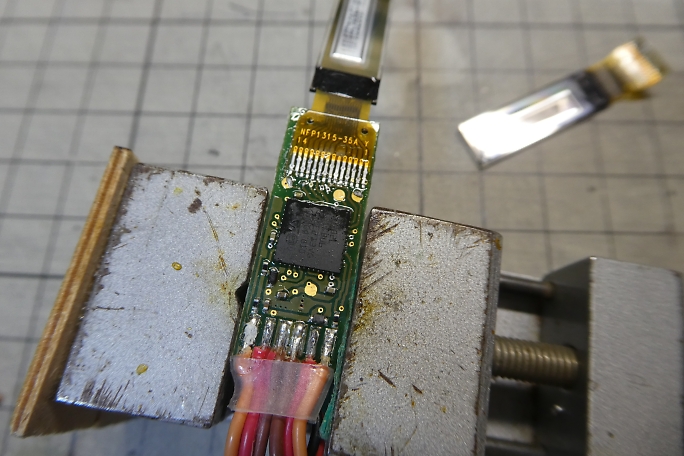

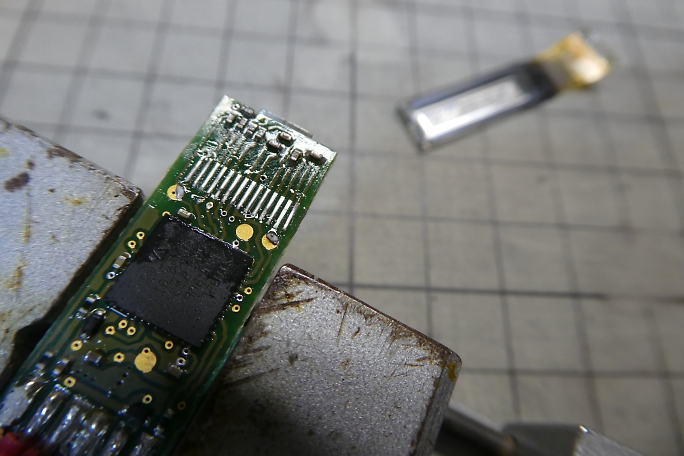

 基板を固定して、低温ハンダペーストを少量塗り、フラックスを流した上で加熱してハンダをまんべんなく溶かして、 スッとスライドさせるように取り外します。 取り外しには６０ｗのコテを使用しました。  上手く取り外せました。 基板の一番右のパターンが浮いてしまっています。 切ってしまわない様になでつけて おきます。  低温ハンダペーストとフラックスを再度塗り、ハンダ取り（ハンダ吸収線）で古いハンダを取り除き、低温ハンダペースト を使ってパターンに予備ハンダをしておきます。 この時は１５ｗの精密用ハンダゴテを使用しました。  新しいディスプレイのフレキシブルケーブルのパターンにも同様に予備ハンダをしておきます。  フラックスを塗って、パターン同士の位置決めをしたら、１５ｗの精密用ハンダゴテで写真の上から下へ撫でる様に 加熱し、ハンダ付けをしていきます。 ハンダ付け後、ＩＰＡで周囲を良く清掃しておきます。 |

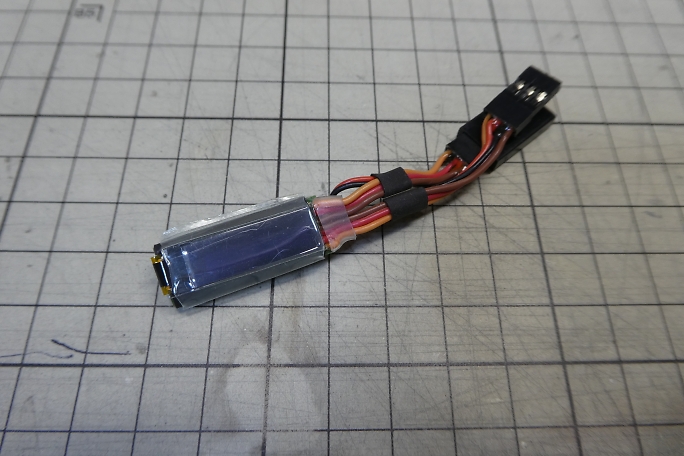

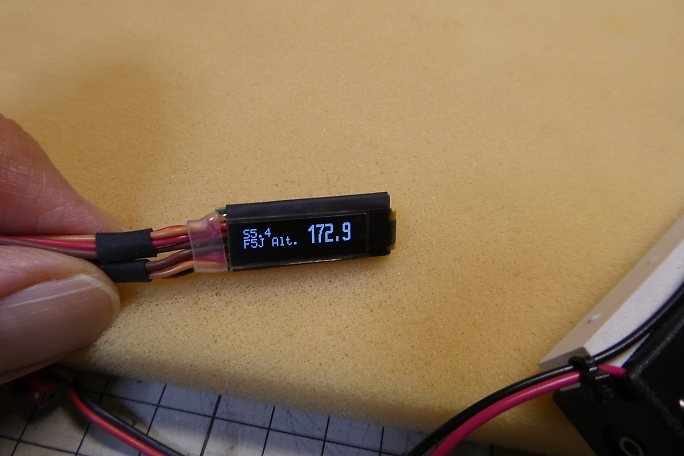

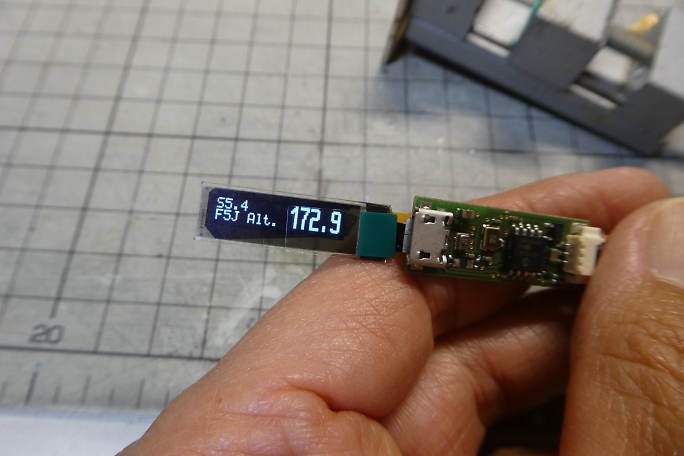

 電源を入れてみると、見事に直っていました。 ドット欠けも無いようなので、パターンは全てハンダ付け出来ている ようです。  ディスプレイを曲げて、元の形にまとめます。  上からシュリンクチューブを掛けて保護をします。 このサイズの薄手のシュリンクチューブが無かったので、大きな サイズのシュリンクチューブを切って、シーラーで小さいサイズのチューブを作りました。 写真の上側にシールした時の 縁があります。 |

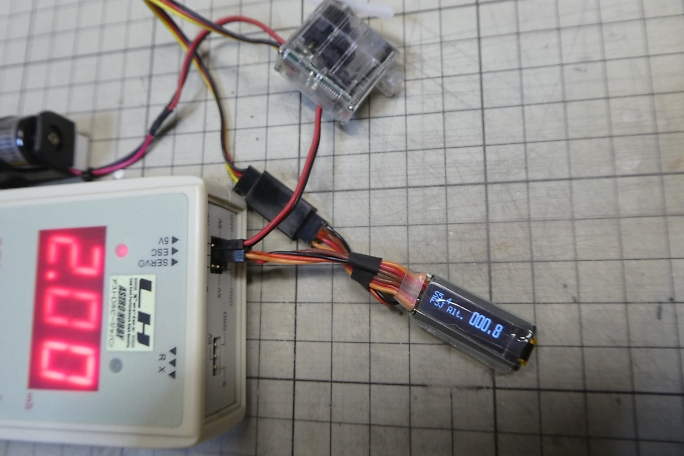

 サーボテスターとサーボを使って動作確認をします。 １．サーボテスターの数値が最小状態で電源を投入。 ２．サーボテスターの数値を最大に。 サーボがいっぱいにに振りきります。 この状態で３０秒＋１０秒待ちます。 ３．サーボが反対側に振り切れる事を確認します。 ４．一度サーボテスターの数値を最小になるまでダイヤルを回し、その後、通常にサーボが動くことを確認します。 ５．一連の動作確認後、床面とデスク上で高度の数値が変わることを確認しておきます。 全ての試験はパスしましたが、これを試合で使用するかは要検討ですね。 |
